NPN 晶體管共發射極放大器





內 部 連 結 :

『非』 門 (程 式)

網 上 開 啟

下 載 獨 立 執 行 檔

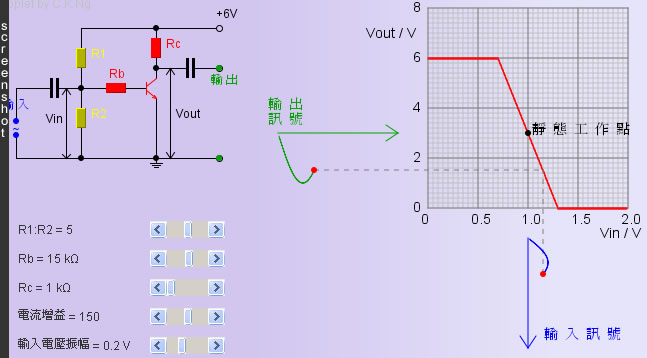

Vin-Vout circuit
  • (理 想) NPN 晶 體 管 特 性:
    1. 當 VBE < 0.7V, IB= 0;  當 IB ≠ 0, VBE 恆等於 0.7V。
    2. 在飽和前, IC = βIB, 其中 β 是晶體管的電流增益。
    3. 當 VCE 下降至零,IC 飽和。
  • 電 壓 關 係 :
    1. 輸 入 : Vin = IBRB + VBE
    2. 輸 出 : VCE + ICRC = VCC
  • 靜 態 工 作 點 (Q - 點)
    在信號未饋輸入放大器前,電路已產生一穩定直流電流入基極,從而產生一穩定 Vout。 之後,當外來隨時間變化的「有用」信號加在這穩定輸入時,「有用」的輸出就會以穩定輸出為中心來變化。這個穩定的 輸入- 輸出 點稱為靜態工作點 (Q - 點)。 理想的 Q - 點 應選擇在 Vin - Vout 圖中斜線部份的中央,這樣就可取得輸入信號的最大變化幅度,經放大後也不會失真。 Vin-Vout graph
  • 電 容
    電路中的兩個電容稱為「隔直電容」,其作用就是隔阻 Q - 點的穩定電流,不使它們流入輸入設備 (例如話筒)和輸出設備 (例如耳機)。 反之,「有用」的輸入信號和放大後的「有用」輸出信號都是交流電,可以流通過電容。
